Cáp không vỏ đơn lõi tiêu chuẩn EU được sử dụng như thế nào trong các hệ thống điện hiện đại?

Hệ thống dây điện bên trong tủ điều khiển, bảng phân phối, máy móc và hệ thống tòa nhà thường yêu cầu cáp có thể được định tuyến hiệu quả qua các không gian hạn chế trong khi vẫn duy trì cách điện và độ dẫn điện ổn định. Không giống như các loại cáp có vỏ bọc bên ngoài bổ sung, cáp không có vỏ bọc một lõi được thiết kế với kết cấu nhỏ gọn hơn, khiến chúng phù hợp với nhiều ứng dụng nối dây cố định và kết nối bên trong.

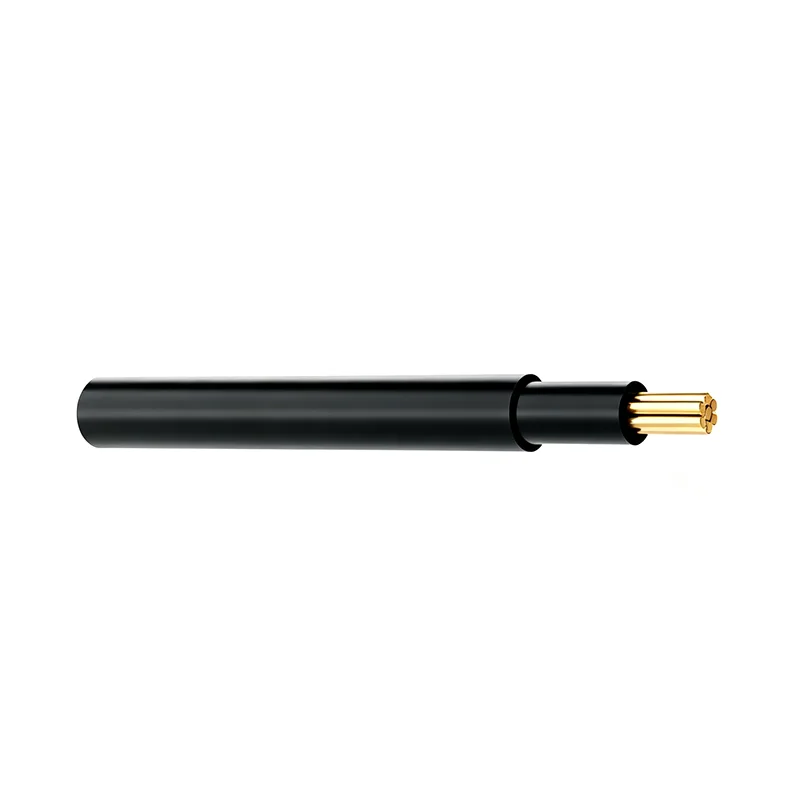

cácCáp không vỏ đơn lõi tiêu chuẩn EUđược cung cấp bởiLINSHENGđược thiết kế cho các ứng dụng điện áp thấp tiêu chuẩn Châu Âu. Dòng sản phẩm sử dụng dây dẫn bằng đồng không có oxy, hỗ trợ cấu hình dây dẫn rắn và dây bện, đồng thời có sẵn bằng nhựa PVC hoặc vật liệu cách điện tùy chỉnh. Thông số kỹ thuật hiện tại của sản phẩm bao gồm dải điện áp định mức 450/750V và tiết diện dây dẫn từ 1,5 mm2 đến 25 mm2.

Tại sao cáp lõi đơn lại hữu ích cho hệ thống dây điện bên trong?

Định tuyến hiệu quả trong không gian hạn chế

Tủ điện và thiết bị tự động hóa chứa nhiều bộ phận, thiết bị đầu cuối, công tắc, rơle và thiết bị điều khiển. Hệ thống dây điện thường phải đi qua các kênh hẹp và đi theo các tuyến đường cụ thể giữa các bộ phận.

Cấu trúc lõi đơn giúp cho việc định tuyến và sắp xếp các dây riêng lẻ dễ dàng hơn. Người lắp đặt có thể sắp xếp các dây dẫn khác nhau tùy theo cách bố trí tủ thay vì xử lý cáp nhiều lõi lớn hơn, nơi cần có các kết nối riêng lẻ.

Kết nối điện rõ ràng hơn

Các dây dẫn riêng lẻ có thể được xác định và định tuyến riêng biệt, giúp đơn giản hóa công việc kết nối bên trong bảng phân phối và tủ điều khiển. Việc ghi nhãn thích hợp và định tuyến có tổ chức cũng có thể giúp việc kiểm tra và bảo trì trong tương lai hiệu quả hơn.

Cấu hình linh hoạt

Các mạch khác nhau có thể yêu cầu kích thước dây dẫn khác nhau. Dòng cáp một lõi bao gồm nhiều mặt cắt cho phép các nhà thiết kế hệ thống chọn kích thước dây dẫn theo yêu cầu hiện tại, điều kiện lắp đặt và các quy định hiện hành về điện.

Những loại cáp này thường được áp dụng ở đâu?

Tủ Điều Khiển Điện

Tủ điều khiển chứa một số lượng lớn các kết nối điện bên trong. Mạch điện, mạch điều khiển, giao diện tín hiệu và kết nối thành phần có thể yêu cầu các kích cỡ dây dẫn và đường dẫn khác nhau.

cácCáp không vỏ đơn lõi tiêu chuẩn EUcó thể được sử dụng để đi dây bên trong tủ khi phương pháp lắp đặt hiện hành cho phép loại cáp này. Đặc điểm định tuyến linh hoạt của chúng có thể giúp người lắp đặt tạo ra các đường đi dây có tổ chức trong không gian tủ hạn chế.

Bảng phân phối

Bảng phân phối yêu cầu kết nối đáng tin cậy giữa nguồn điện vào, thiết bị bảo vệ mạch, khối đầu cuối và mạch đi. Dây dẫn một lõi có thể được sử dụng cho các kết nối bên trong khi loại cáp được lựa chọn và phương pháp lắp đặt đáp ứng được yêu cầu của hệ thống điện.

Thiết bị tự động hóa công nghiệp

Máy móc công nghiệp thường chứa động cơ, cảm biến, bộ phận điều khiển, rơle, hệ thống PLC, công tắc tơ và các thiết bị điện khác. Việc bố trí hệ thống dây điện phải phù hợp với cách bố trí vật lý của các bộ phận này trong khi vẫn duy trì các kết nối điện đáng tin cậy.

Cáp LINSHENG có thể được áp dụng cho các kết nối điện bên trong trong thiết bị tự động hóa và máy móc sản xuất trong đó thông số kỹ thuật của cáp phù hợp với điều kiện vận hành.

Hệ thống điện tòa nhà

Cáp lõi đơn tiêu chuẩn Châu Âu cũng được sử dụng trong lắp đặt điện thương mại và dân dụng phù hợp, bao gồm mạch chiếu sáng, kết nối phân phối và hệ thống dây điện cố định bên trong.

Ứng dụng thực tế phải luôn được xác định theo các quy định lắp đặt quốc gia hiện hành, loại cáp, kích thước dây dẫn, định mức điện áp, môi trường lắp đặt và phương pháp bảo vệ cần thiết.

Người mua nên kiểm tra những thông số điện nào?

Các thông số kỹ thuật trên phải được coi là thông số dành riêng cho sản phẩm. Đối với một hệ thống lắp đặt cụ thể, người mua nên xác nhận loại cáp áp dụng, kết cấu dây dẫn, vật liệu cách điện, định mức nhiệt độ và các yêu cầu quy định trước khi đặt hàng.

Kích thước dây dẫn ảnh hưởng đến việc lựa chọn cáp như thế nào?

1,5 mm² cho mạch nhỏ hơn

Tùy chọn 1,5 mm2 có điện trở dây dẫn tối đa là 12,1 Ω/km và có thể được xem xét cho các ứng dụng đi dây có dòng điện thấp hơn phù hợp khi yêu cầu lắp đặt cho phép kích thước dây dẫn này.

2,5 mm² cho các kết nối điện chung

Phiên bản 2,5 mm2 có điện trở dây dẫn tối đa là 7,41 Ω/km và thường được xem xét cho phạm vi yêu cầu kết nối điện rộng hơn. Dòng điện thực tế cho phép phụ thuộc vào phương pháp lắp đặt, nhiệt độ môi trường, cách phân nhóm, cách điện và các tiêu chuẩn áp dụng.

4 mm2 đến 10 mm2 cho các yêu cầu hiện tại cao hơn

Các tùy chọn 4 mm 2, 6 mm 2 và 10 mm 2 cung cấp mặt cắt dây dẫn lớn hơn dần dần cho các ứng dụng yêu cầu khả năng mang dòng điện lớn hơn. Người mua nên tính toán kích thước dây dẫn cần thiết dựa trên tải trọng thực tế và điều kiện lắp đặt thay vì chỉ lựa chọn theo công suất danh định của thiết bị.

16 mm2 và 25 mm2 cho các kết nối lớn hơn

Các tùy chọn 16 mm2 và 25 mm2 có sẵn cho các hệ thống điện yêu cầu dây dẫn lớn hơn. Đối với những ứng dụng này, độ sụt áp, phương pháp lắp đặt, nhiệt độ môi trường, nhóm dây dẫn và điều kiện ngắn mạch đều phải được xem xét trong quá trình lựa chọn cáp.

Sự khác biệt giữa dây dẫn rắn và dây dẫn bị mắc kẹt là gì?

Dây dẫn rắn

Một dây dẫn rắn bao gồm một phần tử dẫn điện duy nhất. Nó có thể cung cấp một cấu trúc tương đối ổn định cho hệ thống dây điện cố định và thường được xem xét khi cáp không yêu cầu di chuyển thường xuyên.

Sự phù hợp của dây dẫn rắn phụ thuộc vào môi trường lắp đặt, yêu cầu uốn, thiết kế đầu cuối và tiêu chuẩn cáp hiện hành.

Dây dẫn bị mắc kẹt

Một dây dẫn bị mắc kẹt bao gồm nhiều dây nhỏ hơn kết hợp thành một dây dẫn. Cấu trúc này thường mang lại tính linh hoạt cao hơn so với dây dẫn rắn có cùng diện tích mặt cắt.

Cấu hình mắc kẹt có thể hữu ích khi hệ thống dây điện phải đi theo các tuyến đường cong hoặc khi không gian lắp đặt đòi hỏi tính linh hoạt.

Cần cân nhắc điều gì khi lắp đặt cáp không có vỏ bọc?

Bảo vệ khỏi hư hỏng cơ học

Cáp không có vỏ bọc không có cùng mức bảo vệ cơ học bổ sung như cấu trúc có vỏ bọc. Do đó, nó chỉ nên được lắp đặt ở những ứng dụng và vị trí cho phép loại cáp đã chọn và được cung cấp biện pháp bảo vệ đầy đủ khi cần thiết.

Định tuyến chính xác

Đi dây cáp phải tránh các cạnh sắc, uốn cong quá mức, các bộ phận chuyển động, nguồn nhiệt quá mức và các điều kiện khác có thể làm hỏng lớp cách điện. Bên trong tủ điện, dây dẫn cần được bố trí sao cho tránh được các ứng suất cơ học không cần thiết.

Chấm dứt thích hợp

Thiết bị đầu cuối, đầu nối, ống nối và các thành phần kết nối khác phải tương thích với loại dây dẫn và mặt cắt ngang. Điểm kết thúc kém có thể làm tăng điện trở tiếp xúc và tạo ra nhiệt cục bộ.

Xem xét việc phân nhóm cáp

Khi một số dây dẫn mang tải được lắp đặt cùng nhau, sự tản nhiệt có thể giảm đi và có thể cần phải điều chỉnh dòng điện cho phép. Do đó, các điều kiện lắp đặt và các quy định hiện hành cần được xem xét khi xác định khả năng mang dòng điện.

Nhiệt độ ảnh hưởng đến việc lựa chọn cáp như thế nào?

Nhiệt độ môi trường xung quanh

Nhiệt độ xung quanh ảnh hưởng đến hiệu suất nhiệt của cáp điện. Cáp được lắp đặt bên trong tủ điều khiển nóng có thể hoạt động trong các điều kiện khác với cùng một cáp được lắp đặt trong môi trường mát hơn.

Phạm vi nhiệt độ hoạt động được chỉ định của cáp phải được so sánh với điều kiện lắp đặt thực tế.

Nhiệt độ hoạt động của dây dẫn

Thông số kỹ thuật hiện tại của sản phẩm cung cấp phạm vi nhiệt độ hoạt động từ -30°C đến +90°C. Mức tăng nhiệt độ thực tế và dòng điện cho phép vẫn phụ thuộc vào phương pháp lắp đặt và các yêu cầu về điện liên quan.

Điều kiện nhiệt độ ngắn hạn

Thông số kỹ thuật của sản phẩm cho thấy khả năng chịu nhiệt độ ngắn hạn lên tới +250°C. Thông số này không được hiểu là nhiệt độ hoạt động liên tục và phải được đánh giá theo tiêu chuẩn cáp hiện hành và điều kiện vận hành cụ thể.

Tại sao các tiêu chuẩn Châu Âu lại quan trọng đối với việc mua sắm cáp?

Yêu cầu sản phẩm được tiêu chuẩn hóa

Tiêu chuẩn cáp Châu Âu thiết lập các yêu cầu liên quan đến kết cấu dây dẫn, đặc tính điện, cách điện, kích thước và thử nghiệm. Việc sử dụng cáp được thiết kế theo tiêu chuẩn hiện hành có thể đơn giản hóa việc lựa chọn sản phẩm cho các dự án phục vụ thị trường Châu Âu.

Tài liệu dự án

Các dự án công nghiệp và nhà sản xuất thiết bị điện có thể cần tài liệu kỹ thuật để chứng minh rằng các bộ phận được lựa chọn đáp ứng các tiêu chuẩn quy định và yêu cầu của thị trường.

LINSHENG xác định EN 60228 và HD 21.13 là các tiêu chuẩn áp dụng cho dòng cáp lõi đơn tiêu chuẩn EU, trong khi có thể cung cấp tuân thủ CE, RoHS và REACH theo yêu cầu của khách hàng và thị trường.

Yêu cầu dành riêng cho thị trường vẫn được áp dụng

Cáp tiêu chuẩn EU không nên tự động được coi là phù hợp cho mọi hoạt động lắp đặt ở mọi quốc gia Châu Âu. Các quy định về hệ thống dây điện quốc gia, phương pháp lắp đặt, yêu cầu về hỏa hoạn, điều kiện môi trường và thông số kỹ thuật của dự án cũng phải được xem xét trước khi mua sắm.

Người mua nên so sánh các nhà cung cấp cáp khác nhau như thế nào?

Những bài kiểm tra chất lượng nào quan trọng đối với cáp lõi đơn?

Kiểm tra điện trở dây dẫn

Kiểm tra điện trở dây dẫn giúp xác minh xem dây dẫn có đáp ứng các đặc tính điện được chỉ định hay không. Điện trở ổn định rất quan trọng để truyền dòng điện ổn định và hiệu suất giảm điện áp có thể dự đoán được.

Kiểm tra độ bền kéo và độ giãn dài

Thử nghiệm cơ học có thể được sử dụng để đánh giá đặc tính dây dẫn và cách điện. Các phép đo độ bền kéo và độ giãn dài cung cấp thông tin về cách vật liệu phản ứng với ứng suất cơ học.

Kiểm tra cách nhiệt

Cách điện cần được kiểm tra xem có khuyết tật nào có thể ảnh hưởng đến an toàn điện không. Việc kiểm tra có thể bao gồm kiểm tra kích thước, kiểm tra bề ngoài và kiểm tra điện theo tiêu chuẩn sản phẩm hiện hành.

Kiểm tra ngoại hình

Kiểm tra trực quan giúp xác định các khuyết tật bề mặt, sự không nhất quán về kích thước, vấn đề in ấn hoặc các bất thường khác trong quá trình sản xuất trước khi cáp được đóng gói và vận chuyển.

LINSHENG có thể hỗ trợ các nhà sản xuất thiết bị điện như thế nào?

Nhiều kích cỡ dây dẫn

LINSHENGcung cấp nhiều loại mặt cắt dây dẫn từ 1,5 mm2 đến 25 mm2, cho phép các nhà sản xuất thiết bị, nhà thầu điện và nhà phân phối lựa chọn các kích cỡ khác nhau tùy theo yêu cầu của dự án.

Cung cấp theo định hướng OEM

Các nhà sản xuất thiết bị điện có thể yêu cầu cấu trúc dây dẫn, vật liệu cách điện, màu sắc, bao bì, nhãn mác và tài liệu kỹ thuật cụ thể. Cấu hình cáp tùy chỉnh có thể được đánh giá theo yêu cầu của dự án.

Ứng dụng trên nhiều ngành công nghiệp

cácCáp không vỏ đơn lõi tiêu chuẩn EUcó thể được xem xét cho tủ điều khiển, bảng phân phối, thiết bị tự động hóa công nghiệp, hệ thống dây điện máy móc và lắp đặt điện dân dụng hoặc thương mại phù hợp.
